Bộ trao đổi nhiệt tấm hàn

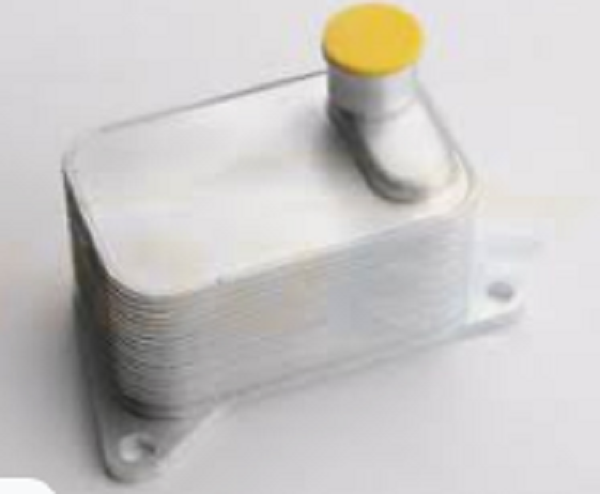

Bộ trao đổi nhiệt tấm hàn nhôm

Bộ trao đổi nhiệt dạng tấm hàn là một loại bộ trao đổi nhiệt hiệu suất cao mới được làm bằng một loạt các tấm kim loại có hình dạng lượn sóng nhất định xếp chồng lên nhau và hàn. Các kênh hình chữ nhật mỏng được hình thành giữa các tấm khác nhau và quá trình trao đổi nhiệt được thực hiện thông qua các tấm. So với các bộ trao đổi nhiệt dạng ống và vỏ thông thường, hệ số truyền nhiệt của nó cao hơn nhiều với cùng khả năng chống dòng chảy và mức tiêu thụ điện của bơm, và nó có xu hướng thay thế các bộ trao đổi nhiệt dạng vỏ và ống trong phạm vi áp dụng.

Thông số kỹ thuật của bộ trao đổi nhiệt tấm hàn:

Nhiệt độ làm việc tối thiểu:
nhiệt độ làm việc:
Áp suất làm việc tối thiểu: chân không
Áp suất làm việc tối thiểu (môi chất lạnh): 3.2MPa
Áp suất làm việc tối đa (nước): 2.5MPa
thể tích kênh đơn: 0,4L
Lưu lượng nước tối đa: 105m3/h
Dạng kết hợp mạch: mạch kép, mạch đơn

Loại thiết bị trao đổi nhiệt tấm hàn:

Bộ trao đổi nhiệt tấm hàn là một bộ trao đổi nhiệt phân vùng trong đó bề mặt truyền nhiệt được hình thành bởi một tấm. Loại thiết bị trao đổi nhiệt này có kết cấu nhỏ gọn và diện tích truyền nhiệt lớn trên một đơn vị thể tích. Các loại chính của nó là:
1. Bộ trao đổi nhiệt dạng tấm xoắn ốc Nó được làm bằng hai tấm kim loại song song được giữ ở một khoảng cách nhất định, và chất lỏng lạnh và nóng lần lượt chảy trong các kênh xoắn ốc ở cả hai mặt của tấm kim loại. Loại thiết bị trao đổi nhiệt này có hệ số truyền nhiệt cao (cao hơn khoảng 1 đến 4 lần so với thiết bị trao đổi nhiệt dạng vỏ và ống), chênh lệch nhiệt độ trung bình lớn (do chất lỏng lạnh và nóng có thể được sử dụng cho dòng chảy ngược hoàn toàn ), sức cản dòng chảy nhỏ và không dễ ngưng tụ. bụi bẩn; nhưng khó duy trì. Áp suất vận hành không vượt quá 2MPa.
2. Bộ trao đổi nhiệt dạng tấm phẳng Nó bao gồm các tấm mỏng gấp nếp có hình dạng nhất định và các miếng đệm được xếp chồng lên nhau xen kẽ và được lắp ráp bằng cách kẹp với khung. Chất lỏng lạnh và nóng lần lượt chảy qua các kênh dòng chảy ở cả hai mặt của tấm tôn và trao đổi nhiệt qua các tấm. Tấm tôn thường được đột lỗ từ thép không gỉ, nhôm, titan, molypden và các tấm mỏng khác có độ dày từ 0,5-3mm. Ưu điểm của thiết bị trao đổi nhiệt dạng tấm là có hệ số truyền nhiệt cao (gấp khoảng 2 đến 4 lần so với thiết bị trao đổi nhiệt dạng vỏ ống), dễ dàng tháo lắp và rửa, số lượng tấm có thể tăng lên hoặc giảm để điều chỉnh diện tích truyền nhiệt. Áp suất vận hành thường không vượt quá 2MPa và nhiệt độ vận hành không vượt quá 250°C.
3. Bộ trao đổi nhiệt dạng tấm: Nó bao gồm các bó tấm trao đổi nhiệt được đặt trong hộp tiêu đề với đầu vào và đầu ra của chất lỏng lạnh và nóng. Bó tấm được làm bằng các tấm phẳng và vây lượn sóng xen kẽ nhiều lớp và cố định bằng cách hàn. Chất lỏng nóng và lạnh chảy qua cả hai mặt của tấm để trao đổi nhiệt và các vây làm tăng diện tích truyền nhiệt, thúc đẩy sự hỗn loạn của chất lỏng và tăng cường thiết bị. Cấu trúc của bộ trao đổi nhiệt dạng tấm rất nhỏ gọn (diện tích trao đổi nhiệt đạt 4400m2 / m3), hiệu quả truyền nhiệt tốt và áp suất làm việc có thể đạt tới 15MPa. Tuy nhiên, quy trình sản xuất của nó phức tạp, kênh dòng chảy nhỏ và rò rỉ bên trong không dễ sửa chữa, do đó, nó chỉ giới hạn ở các chất lỏng sạch và không ăn mòn, chẳng hạn như bộ trao đổi nhiệt để tách khí.

Ứng dụng trao đổi nhiệt tấm hàn:

Một. Làm lạnh: Được sử dụng như một thiết bị ngưng tụ và thiết bị bay hơi.
b. HVAC: thiết bị trao đổi nhiệt trung gian dùng với nồi hơi, thiết bị trao đổi nhiệt trung gian cho nhà cao tầng, v.v.
c. Công nghiệp hóa chất: công nghiệp tro soda, tổng hợp amoniac, lên men rượu, làm mát tổng hợp nhựa, v.v.
d. Công nghiệp luyện kim: làm nóng hoặc làm lạnh dung dịch mẹ aluminat, làm nguội quá trình luyện thép, v.v.
đ. Công nghiệp cơ khí: làm mát bằng chất lỏng làm nguội khác nhau, làm mát dầu bôi trơn giảm tốc, v.v.
f. Công nghiệp điện: làm mát dầu máy biến áp cao áp, làm mát dầu ổ trục máy phát điện, v.v.
g. Công nghiệp giấy: thu hồi nhiệt của quá trình tẩy trắng, gia nhiệt dung dịch rửa bột giấy, v.v.
h. Công nghiệp dệt may: làm mát dung dịch kiềm lụa viscose, làm mát nitrocellulose sôi, v.v.
Tôi. Công nghiệp thực phẩm: khử trùng và làm mát nước ép trái cây, làm nóng và làm mát dầu động vật và thực vật, v.v.
j. Quy trình bôi trơn: làm khô xà phòng dưới áp suất bình thường, làm nóng hoặc làm mát các chất lỏng quy trình khác nhau.
k. Sưởi ấm tập trung: sưởi ấm khu vực với nhiệt thải từ các nhà máy nhiệt điện, đun nóng nước để tắm.
l. Khác: dầu khí, y học, tàu, khử mặn nước biển, sử dụng địa nhiệt.
